MDM484差壓控制變送器
·
Φ150mm標準壓力表外形；
·3 位LED數字顯示壓力值；
·提供*多5個接點信號，接點可任意設定和顯示，無抖動；
·寬范圍供電電源，多種標準模擬信號輸出；
·與介質接觸部分為不銹鋼，電子殼體為鋁合金材料；
·傳感器隔離膜片為不銹鋼316L，特殊應用還可向用戶提供齊平膜片式（僅壓力型）、鉭膜片（僅壓力型）。
·產品經過了嚴格的老化測試，性能穩定可靠。
性能指標
| MPM484 | 量程：-0.1MPa…0MPa～0.01MPa…100MPa 過壓：1.5倍滿量程壓力或110MPa（取*小值） | ||
| MDM484 | 差壓測量范圍 | 允許過壓 | |
| 正向 | 負向 | ||
| [0～35]kPa | 70kPa | 35kPa | |
| [0～70]kPa | 140kPa | 70kPa | |
| [0～100]kPa | 200kPa | 100kPa | |
| [0～200]kPa | 400kPa | 200kPa | |
| [0～350]kPa | 700kPa | 350kPa | |
| [0～700]kPa | 1400kPa | 700kPa | |
| [0～1]MPa | 2MPa | 1MPa | |
| [0～2]MPa | 4MPa | 1MPa | |
| [0～3.5]MPa | 7MPa | 1MPa | |
| 靜壓 | ≤20MPa | ||
MDM484差壓控制變送器，麥克傳感器，麥克壓力變送器，壓力控制器，壓力報警器，國產壓力變送器，差壓變送器，差壓傳感器
輸出信號精度： ±0.25%FS（典型值） ±0.5%FS（值）
數字顯示準確度： ±1位數
限位控制精度： ≤±1%FS
電源影響： ≤±0.1%FS
長期穩定性： ≤±0.5%FS/年
環境溫度： -10℃～60℃ 振動頻率： 0Hz～300Hz
介質溫度： -10℃～80℃ 加 速 度： ≤3×9.81ms-2
貯存溫度： -40℃～100℃ 沖 擊： ≤10×9.81ms-2
相對濕度： 0～80%
輸出信號： 0/4mA～10/20mA DC 0/1V～5/10V DC
傳輸方式： 四線 四線
電源電壓： 220VAC、220VDC或24VDC
功耗： ≤4W
繼電器負載能力 ： 240V/3A(AC)， 30V/5A(DC)
繼電器觸點壽命 ： ＞100000次
顯示字符高度： 0.56英寸LED紅色
MDM484差壓控制變送器，麥克傳感器，麥克壓力變送器，壓力控制器，壓力報警器，國產壓力變送器，差壓變送器，差壓傳感器
外形結構

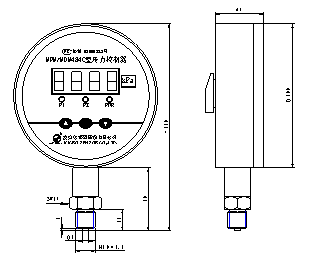

MPM484C型壓力控制器

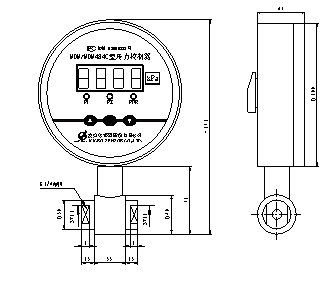

MDM484C型壓力控制器

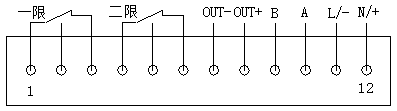

電氣連接
1、2、3——繼電器1輸出端子； 4、5、6——繼電器2輸出端子；
7、8——模擬量輸出端子； 9、10——485通訊連接端子；11、12——交直流供電端子；
MDM484差壓控制變送器，麥克傳感器，麥克壓力變送器，壓力控制器，壓力報警器，國產壓力變送器，差壓變送器，差壓傳感器
選型指南
| MPM/MDM484C | 型壓力控制器 | ||||||||||||||||
|
|
| 量程 | 測量范圍 | ||||||||||||||
| [0～X] kPa或MPa | 壓力 | -100kPa…0kPa～10kPa…100MPa | |||||||||||||||
| 差壓 | 測量范圍 （kPa） | 允許過壓（kPa） | 測量范圍 kPa | 允許過壓（kPa） | |||||||||||||
| 正向 | 負向 | 正向 | 負向 | ||||||||||||||
| 0～35 | 70 | 35 | 0～700 | 1400 | 700 | ||||||||||||
| 0～70 | 150 | 70 | 0～1000 | 2000 | 1000 | ||||||||||||
| 0～100 | 200 | 100 | 0～2000 | 4000 | 1000 | ||||||||||||
| 0～200 | 400 | 200 | 0～3500 | 7000 | 1000 | ||||||||||||
| 0～350 | 700 | 350 |
| ||||||||||||||
|
|
| 代號 | 輸出信號 | ||||||||||||||
| KE | 兩路繼電器輸出+模擬量輸出(4mA～20mA DC) | ||||||||||||||||
| KF | 兩路繼電器輸出+模擬量輸出(1V～5V DC) | ||||||||||||||||
| KJ | 兩路繼電器輸出+模擬量輸出(0V～5V DC) | ||||||||||||||||
| KV | 兩路繼電器輸出+模擬量輸出(0V～10V DC) | ||||||||||||||||
| R8 | RS485接口（Modbus_RTU協議) | ||||||||||||||||
|
|
|
| 代號 | 結構材料 | |||||||||||||
| 隔離膜片 | 接口 | 殼體 | |||||||||||||||
| 22 | 不銹鋼316L | 不銹鋼 | 不銹鋼 | ||||||||||||||
|
| 24 | 不銹鋼316L | 不銹鋼316L | 不銹鋼 | |||||||||||||
|
| 25 | 鉭 | 不銹鋼 | 不銹鋼 | |||||||||||||
|
| 35 | 鉭 | 哈C合金 | 不銹鋼 | |||||||||||||
|
|
| 代號 | 附加功能 | ||||||||||||||
| C1 | M20×1.5外螺紋壓力接口，端面密封 | MPM484C | |||||||||||||||
| C3 | G1/2外螺紋壓力接口 | ||||||||||||||||
| C5 | M20×1.5外螺紋壓力接口，水線密封 | ||||||||||||||||
| C4 | G1/4內螺紋壓力接口 | MDM484C | |||||||||||||||
| G | 表壓型 | ||||||||||||||||
| S | 密封表壓型 | ||||||||||||||||
| A | 絕壓型 | ||||||||||||||||
| V1 | 供電24V DC | ||||||||||||||||
| V2 | 供電220V AC | ||||||||||||||||
|
|
|
| |||||||||||||||
| MPM484C [0～70]kPa KER8 22 C3GV1 完整的規格型號 | |||||||||||||||||
選型提示
1、用戶選型時請仔細閱讀選型指南，并確定完整型號。
2、用戶訂購具有RS485接口的產品，本公司可提供相應的通訊軟件和指令，須在合同中注明。
3、螺紋接口可根據客戶要求提供，其他特殊需求，請與本公司商洽。
