YAW-5000J微機控制電液伺服壓剪試驗機YAW5000J
點擊次數：971發布時間：2021/10/11 13:27:53
更新日期：2021/10/11 13:27:53
所 在 地：中國大陸
產品型號：YAW-5000J
相關標簽：YAW-5000J微機控制電液伺服壓剪試驗機YAW5000J
優質供應
詳細內容
詳情介紹：

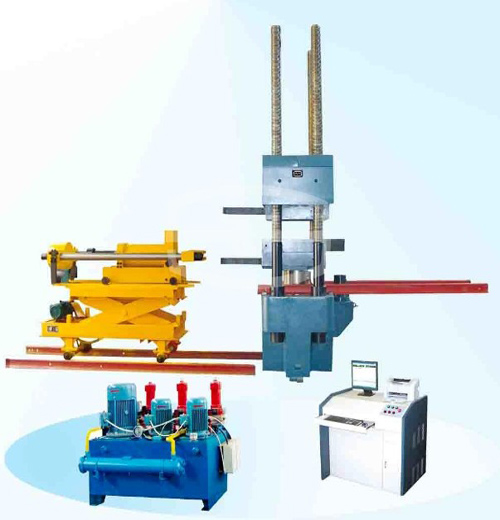

YAW-5000J微機控制電液伺服壓剪試驗機YAW5000J
（1）垂向加載系統
（2）橫向加載系統
（3）轉角試驗裝置
YAW-5000J微機控制電液伺服壓剪試驗機主要用于檢驗公路橋梁橡膠支座成品力學性能試驗，也用于混凝土試件、混凝土結構件、金屬材料及金屬結構件的抗壓強度試驗，廣泛用于冶金、建材、大專院校、科研等領域。
GB/T2611-1992《試驗機通用技術要求》
JT/T4-2004《公路橋梁板式橡膠支座》
（1）垂向加載系統
| *大試驗力 | 5000kN |
| 試驗力測量范圍 | 0.4%～100% |
| 試驗力準確度 | ±1% |
| 測力方式 | 高精度負荷傳感器測力 |
| 活塞行程 | 150mm |
| 變形測量分辨力 | 0.01mm（垂向）；0.001mm（徑向） |
| 變形測量 | 垂向用四只數顯百分表來測量 徑向用四只數顯千分表來測量（做盆式橡膠試驗時） |
| 變形測量范圍 | 0～50mm（垂向）、0～10mm（徑向） |
| 試驗調整空間 | 0～800mm |
| 上下壓板尺寸 | 700×800 |
| 立柱間距 | 900×510 |
| 控制及顯示方式 | 微機伺服控制，計算機屏幕顯示 |
| 主機升降電機功率 | 3kW |
| 油泵電機總功率 | 9.7kW |
| 整機功率 | 12.7kW |
| 主機外形尺寸 | 1255×1220 ×3200 |
| 電控柜外形尺寸 | 1100×700×930 |
| 主機總質量 | 14000 kg |
| *大試驗力 | 1000kN |
| 試驗力測量范圍 | 1%～100% |
| 試驗力準確度 | ±1% |
| 活塞行程 | 200mm |
| 位移變形測量精度 | ±1% |
| 位移及變形測量 | 拉線式光電編碼器 |
| 變形測量范圍 | 0～200mm |
| 變形測量分辨力 | 0.01mm |
| 測力方式 | 高精度負荷傳感器測力 |
| *大轉角頂出力 | 300kN |
| 試驗力測量范圍 | 4%～100% |
| 試驗力準確度 | ±1% |
| 測力方式 | 高精度負荷傳感器測力 |
| 變形測量 | 四只數顯千分表測量試樣的翻轉變形 |
| 變形測量范圍 | 0～10mm |
| 變形測量分辨力 | 0.001mm |
| 活塞行程 | 0～150mm |
| 位移測量范圍 | 0～150mm |
